陶瓷金属化：电子封装领域的新宠儿

随着5G通信技术的迅猛发展和电子技术的不断进步，电子封装材料在功率型电子元器件中的应用日益重要。陶瓷材料，以其高导热性、低介电损耗、绝缘性、耐热性、强度以及与芯片匹配的热膨胀系数等优异性能，逐渐成为电子封装领域的新宠儿。其中，陶瓷金属化技术更是推动了陶瓷材料在电子封装中的广泛应用。

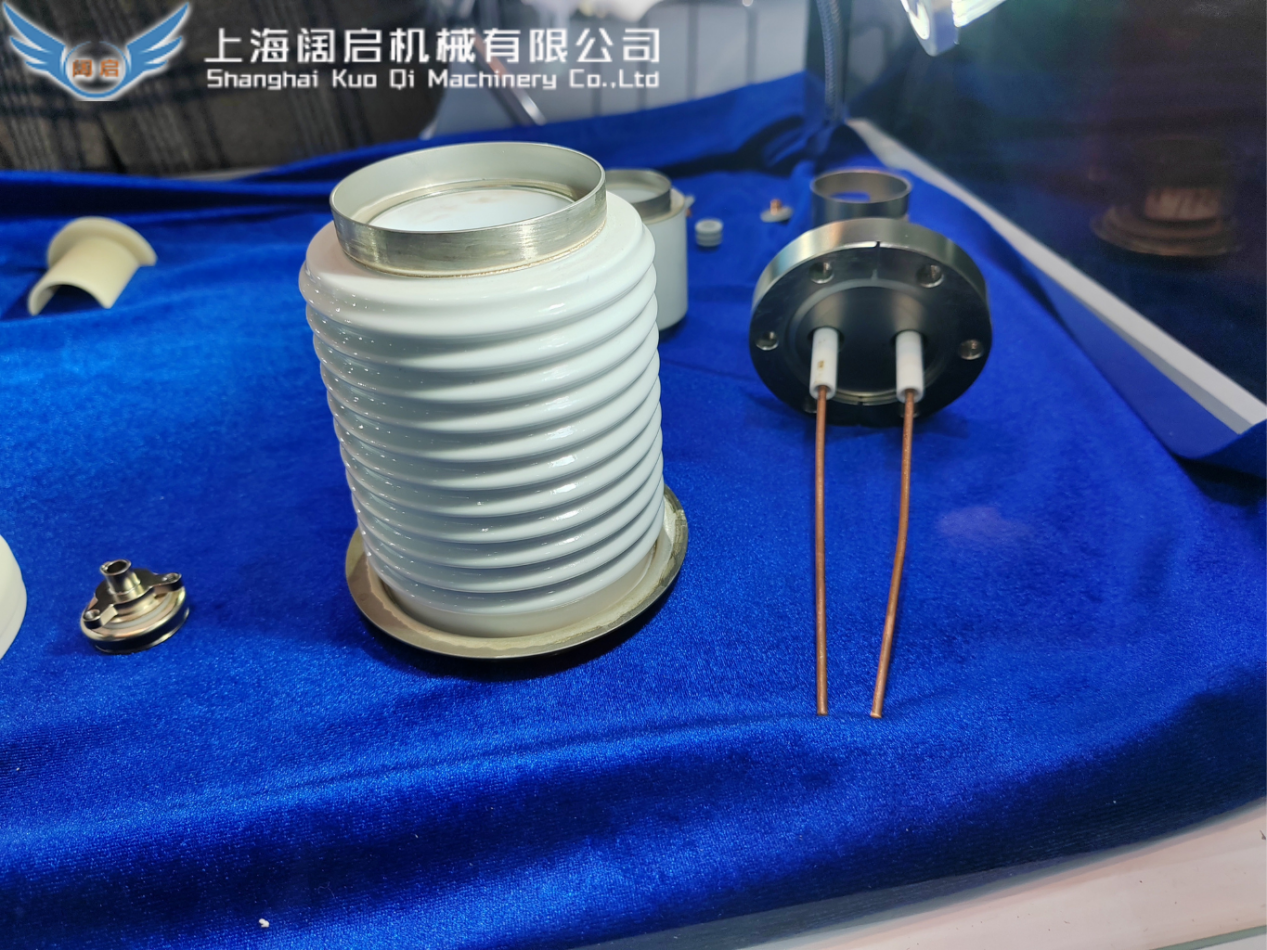

陶瓷金属化的重要性

在功率型电子元器件中，散热问题是制约其发展的主要瓶颈之一。随着功率密度的不断提高，对封装基板的散热性能提出了更高要求。陶瓷基板因其导热性和热稳定性，成为替代传统金属基板和塑料基板的理想选择。然而，陶瓷材料的导电性差，难以实现电气连接，因此，陶瓷表面金属化成为解决这一问题的关键。

陶瓷金属化不仅提升了陶瓷基板的导电性，还增强了其与金属材料的结合力，从而保证了封装件的电气连接可靠性、热稳定性和机械强度。这对于提高电子设备的整体性能和可靠性至关重要。

陶瓷金属化的主要方法

1. 厚膜金属化法

厚膜金属化法采用丝网印刷技术，将导电浆料直接涂布在陶瓷基体上，然后经高温烧结使金属层牢固附着于陶瓷基体上。这种方法工艺简单、成本较低，适用于对图形精度要求不高的LED封装等领域。然而，其金属层厚度和线宽线距的精度控制相对较差，限制了在高精度电子器件中的应用。

2. 薄膜金属化法

薄膜金属化法主要采用物理气相沉积（PVD）技术，在真空条件下将金属原子或离子沉积在陶瓷基板表面，形成均匀的金属薄膜。这种方法形成的金属层与陶瓷基板结合力强，且金属层厚度均匀，适用于需要高精度图形制备的场合。然而，薄膜金属化法生产效率较低，成本较高。

3. 直接敷铜法（DBC）

DBC是一种在陶瓷表面（主要是Al₂O₃和AlN）键合铜箔的金属化方法。通过高温烧结，使铜箔与陶瓷基板发生化学反应，形成牢固的结合。DBC技术具有导热性好、附着强度高、机械性能优良等优点，广泛应用于高功率半导体IGBT、激光器、LED器件等产品的封装中。然而，DBC工艺对设备和工艺控制要求较高，且铜箔厚度较大，限制了其在精细线路制作中的应用。

4. 化学镀金属化法

化学镀金属化法利用还原剂将溶液中的金属离子还原在陶瓷基板表面，形成金属镀层。这种方法设备简单、成本低廉，易于实现大规模生产。然而，化学镀金属化法的结合强度相对较低，限制了其在高温和高应力环境中的应用。

5. 新型HE-ION高能离子沉积工艺

戴尔蒙德科技研发的新型HE-ION高能离子沉积工艺，具备金属层结合力、耐高温焊接和表面光洁度高等优点。该技术通过高能离子沉积的方式，在陶瓷基板表面形成均匀的金属层，有效解决了传统金属化方法中存在的结合强度低、高温易失效等问题。该技术可广泛应用于氮化铝、氧化铝等传统热沉材料以及碳化硅、金刚石等高热导率材料的金属化。

陶瓷金属化的应用前景

随着5G通信、新能源汽车、高功率半导体等领域的快速发展，对高性能电子封装材料的需求日益增加。陶瓷基板以其优异的综合性能，成为这些领域的重要选择。而陶瓷金属化技术，则进一步提升了陶瓷基板在电子封装中的应用价值。

在功率半导体IGBT领域，陶瓷覆铜板因其高导热性和高可靠性，成为电动汽车用高可靠功率模板的理想选择。在LED封装领域，陶瓷基板以其小尺寸大功率的优势，广泛应用于高亮度LED和紫外LED的封装中。此外，陶瓷封装还广泛应用于射频/微波器件、医疗电子、航空航天等领域。

结论

陶瓷金属化技术作为电子封装领域的一项重要创新，不仅解决了陶瓷材料导电性差的问题，还显著提升了封装件的电气连接可靠性、热稳定性和机械强度。随着技术的不断进步和应用领域的不断拓展，陶瓷金属化将在电子封装领域发挥更加重要的作用，推动电子产业的持续发展。
